Загородное деревянное жилье всегда пользовалось огромной популярностью благодаря своей экологичности и особому микроклимату. Однако строительство крыши дома из рубленого дерева или оцилиндрованного бревна кардинально отличается от работы с газобетоном, кирпичом или каркасными конструкциями. Дерево — живой материал, который требует особого инженерного подхода.
Чтобы понять, как построить крышу на доме, который подвержен постоянным температурно-влажностным изменениям, нужно разобраться в физике материала. Ошибка на этапе проектирования каркаса неизбежно приведет к тому, что через пару лет кровля деформируется, а в деревянных стенах появятся сквозные щели. Специалисты компании Domavenok подготовили подробное экспертное руководство. Мы расскажем, как правильно выполняется установка стропил на бревенчатый сруб, какие элементы обеспечивают надежность и как избежать дорогостоящих ошибок при строительстве в Минске и Минской области.
Главная особенность крыши сруба: почему нельзя строить как на кирпичном доме
Любое строительство из бревна подразумевает неизбежный и длительный процесс усадки. Древесина естественной влажности постепенно высыхает, отдавая скопленную влагу в окружающую среду. В результате этого процесса каждое бревно уменьшается в своем диаметре. На уровне целого этажа это приводит к тому, что общая высота стен может снизиться на 10-15 сантиметров в первые два-три года после возведения коробки.
Именно эта ключевая особенность диктует строгие правила монтажа всей верхней части здания. Если стропила на крыше жестко закрепить к фронтонам и верхнему венцу одновременно, произойдет серьезное разрушение конструкции. При усадке стен жестко зафиксированная крыша не сможет плавно опуститься вслед за ними. В итоге она буквально «повиснет» в воздухе на жестких крепежах, верхние бревна оторвутся от нижних венцов, и в здании образуются огромные сквозные щели.
Чтобы избежать такой катастрофы, крепление крыши к дому проектируется как подвижное или независимое. Конструкция рассчитывается таким образом, чтобы стропильная система могла плавно и безопасно скользить вниз по мере высыхания сруба, меняя угол наклона. Только при таком подходе бревенчатые дома сохраняют свою идеальную геометрию, а финишные кровельные материалы не подвергаются разрушительным деформациям и разрывам.
Виды стропильных систем для деревянного дома
Чтобы верхняя часть здания надежно защищала помещения от осадков и выдерживала давление снежных масс, необходимо грамотно подобрать несущий каркас. Основные элементы этой системы — деревянные балки, которые равномерно распределяют вес покрытия на стены. Выбирая, какой будет конструкция, инженеры отталкиваются от общей площади постройки и наличия внутренних несущих перегородок. В классическом деревянном зодчестве применяют два основных вида систем.
Висячие стропила
Эта система характеризуется тем, что опирается исключительно на внешние несущие стены здания по всему периметру. Верхние концы балок жестко соединяются между собой в районе конька, а нижние прочно упираются в верхний венец. Чтобы стены не разъехались в стороны под огромной тяжестью конструкции, в нижнем ярусе обязательно устанавливают горизонтальные стяжки (затяжки). Такой вид каркаса отлично подходит для перекрытия сравнительно небольших пролетов. Обычно висячие системы применяют в ситуациях, когда ширина здания не превышает 6 метров. Это оптимальное решение для компактных бань, гаражей или одноэтажных гостевых домиков, где нет внутренних несущих перегородок. Главное преимущество — возможность получить свободное пространство без необходимости возводить дополнительные опорные колонны внутри мансарды.

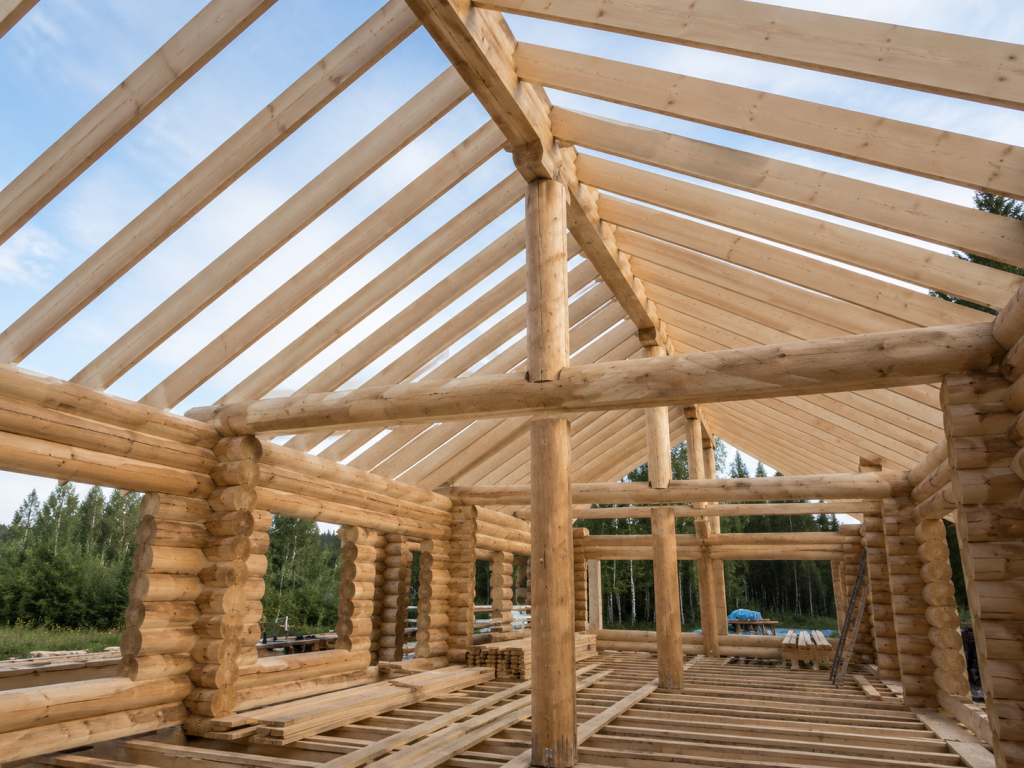

Наслонные стропила
Наслонная система представляет собой более сложный, но значительно более прочный вариант каркаса. В этом случае стропила из кругляка или мощного прямоугольного бруса опираются не только на внешние стены, но и на внутреннюю капитальную перегородку (или ряд специальных опорных столбов). Ровно по центру здания устанавливается мощный коньковый прогон, который берет на себя самую значительную часть вертикального веса. Подобная технология обеспечивает сооружению максимальную устойчивость. Ее активно используют для просторных загородных коттеджей, где ширина пролетов превышает 8 метров. Наслонные системы без проблем выдерживают вес тяжелой натуральной черепицы и экстремальные снеговые нагрузки. Именно они лучше всего адаптируются к специальным скользящим опорам, что критически важно, когда возводятся массивные и сложные бревенчатые дома.
Подготовка к работе: расчеты и разметка
Любые качественные строительные работы всегда начинаются с тщательной подготовки материалов еще на земле. Надежный монтаж невозможен без предварительных точных расчетов и тщательной химической обработки древесины. Этот подготовительный этап закладывает надежный фундамент долговечности всей будущей постройки.
Обработка древесины
Прежде чем начнется физическая укладка балок и сборка каркаса на высоте, все деревянные элементы нужно обезопасить от биологических и пожарных угроз. Заготовленные доски, брус и стропила из бревен обильно пропитывают качественными антисептиками и антипиренами. Антисептик надежно предотвращает появление опасной плесени, грибка и защищает волокна от разрушительных насекомых-древоточцев. Антипирен, в свою очередь, существенно снижает горючесть материала. Химическую обработку необходимо проводить именно на земле, строго до подъема деталей наверх. Это обеспечивает глубокое проникновение защитных составов в каждое труднодоступное место, включая будущие места соединений и торцевые срезы. Наносить защитные составы лучше в два-три слоя при плюсовой температуре, давая каждому предыдущему слою возможность полностью высохнуть.

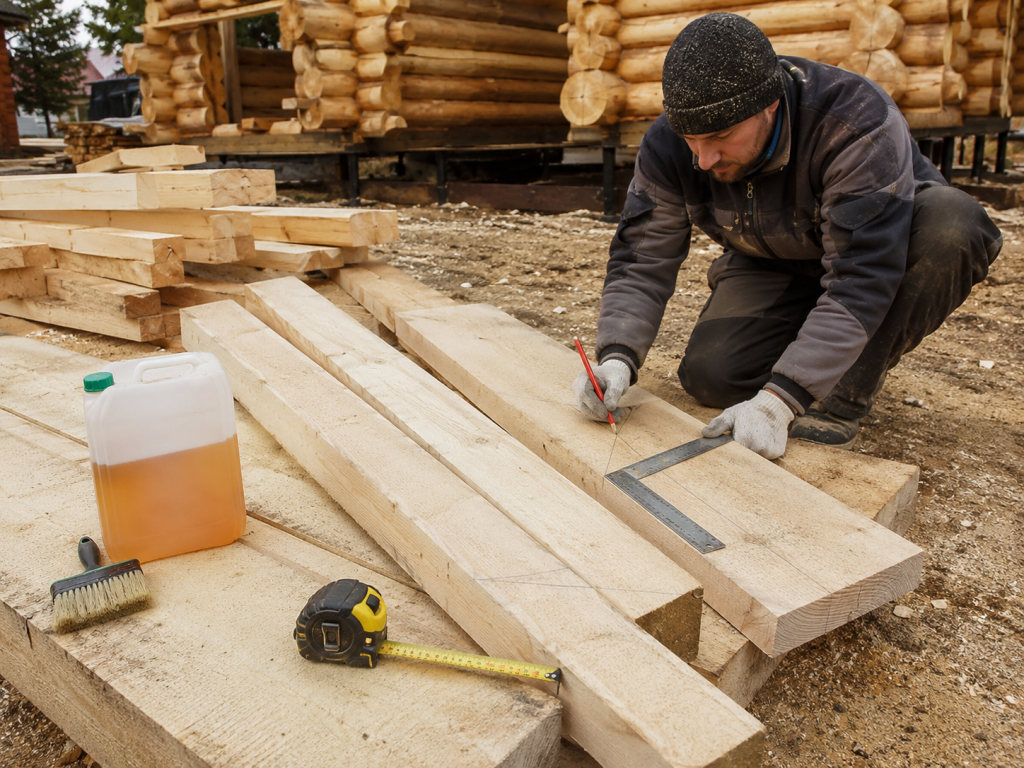

Правила разметки стропильных ног
Грамотная разметка стропил — это абсолютная гарантия ровной геометрии будущих скатов и отсутствия волн на финишном покрытии. Сначала инженер определяет точный шаг установки балок (расстояние между соседними элементами). Чаще всего шаг делают равным 58-59 см. Это обусловлено стандартной шириной плит минеральной ваты (60 см): утеплитель должен входить в пространство между балками очень плотно, без малейших зазоров и щелей. Для точной подгонки всех деталей мастера всегда изготавливают специальный эталонный шаблон из обрезка прочной доски. На этом шаблоне выпиливается идеальный посадочный паз нужного угла. Затем этот шаблон поочередно прикладывают к остальным заготовкам и точно переносят контуры карандашом. Строгое использование шаблона позволяет добиться абсолютно одинаковых размеров всех десятков деталей, благодаря чему дальнейший процесс монтажа проходит быстро и без перекосов.
Пошаговый монтаж стропильной системы бревенчатого дома
После завершения подготовки материалов начинается непосредственная сборка силового каркаса. Этот этап требует от бригады строгого соблюдения очередности действий и четкого понимания того, как ведет себя живая древесина в нижнем и верхнем ярусах строящегося здания.
Подготовка верхнего венца (мауэрлата)
В классическом каменном строительстве для опоры стропил заливают бетонный армопояс и крепят деревянный мауэрлат. В деревянном зодчестве роль мауэрлата выполняет самый верхний цельный венец деревянной стены. Перед началом сборки его поверхность обязательно проверяют и при необходимости выравнивают строго по горизонтальному уровню. В круглых бревнах верхнего венца бензопилой часто делают специальные плоские площадки (залыски) ровно в тех местах, где на них будут опираться наклонные балки. Это действие увеличивает площадь контакта и делает опору гораздо более надежной.
Установка конькового прогона
Коньковый прогон — это мощная и толстая балка, которая располагается в самой высокой точке крыши горизонтально. Она опирается на рубленые фронтоны сруба и, если предусмотрено проектом, на внутренние капитальные опоры. Именно прогон служит главной несущей точкой для сведения верхних концов балок. Крепление коньковой балки должно быть выполнено безупречно. В домах с рублеными бревенчатыми фронтонами коньковый прогон жестко сажают на специальные деревянные нагели или врезают в массив фронтонных бревен. Поскольку коньковая балка задает общую симметрию всей крыши, ее идеальное горизонтальное положение выверяют с помощью высокоточного лазерного или гидравлического уровня.

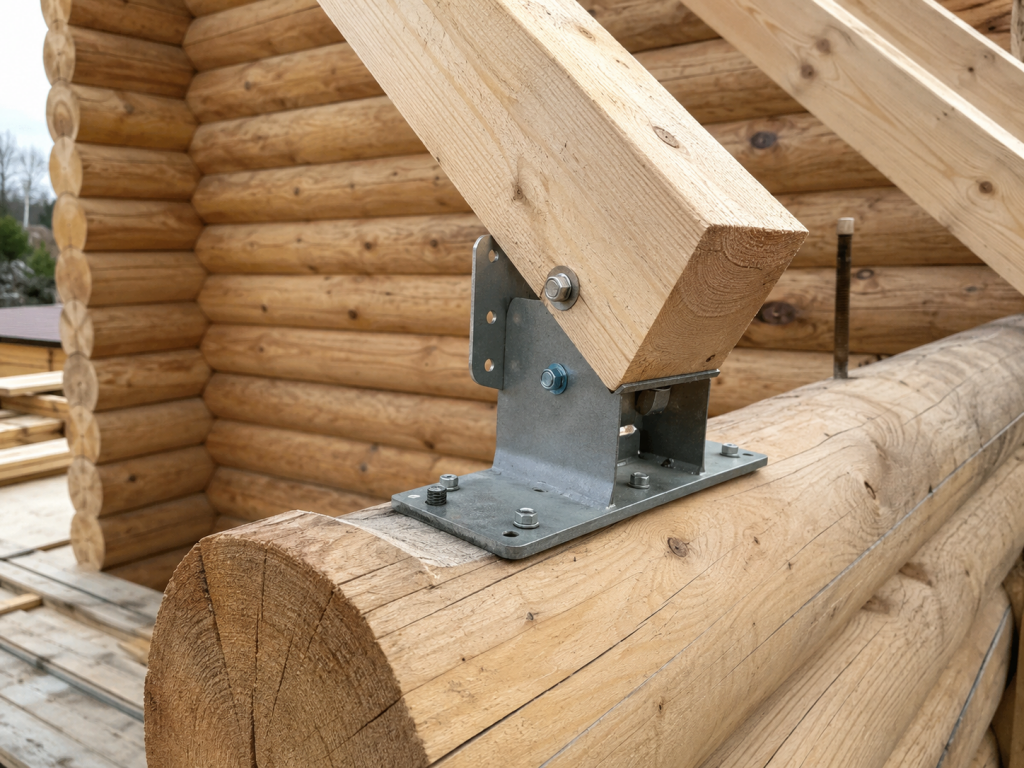

Крепление стропил на скользящие опоры («скользячки»)
Это самый специфический и важный этап, от которого зависит выживание всей сложной конструкции. При монтаже нижних концов стропил на венец используют специальные металлические крепежи — скользящие опоры открытого или закрытого типа (в народе их просто называют «скользячки»). Одна часть этого прочного крепежа жестко фиксируется на верхнем бревне сруба, а вторая (металлическая планка) прикручивается к деревянной балке. Эта планка может свободно двигаться в металлической направляющей с запасом хода от 90 до 160 мм. Когда стены дома высыхают и опускаются ниже, стропильная нога плавно скользит по бревну наружу, меняя свой угол наклона на несколько градусов. Благодаря этому механизму крыша безопасно подстраивается под новые габариты здания. В верхнем соединении (на коньке) элементы соединяются только шарнирно — с помощью металлических пластин и сквозных болтов, чтобы обеспечить необходимую свободу.

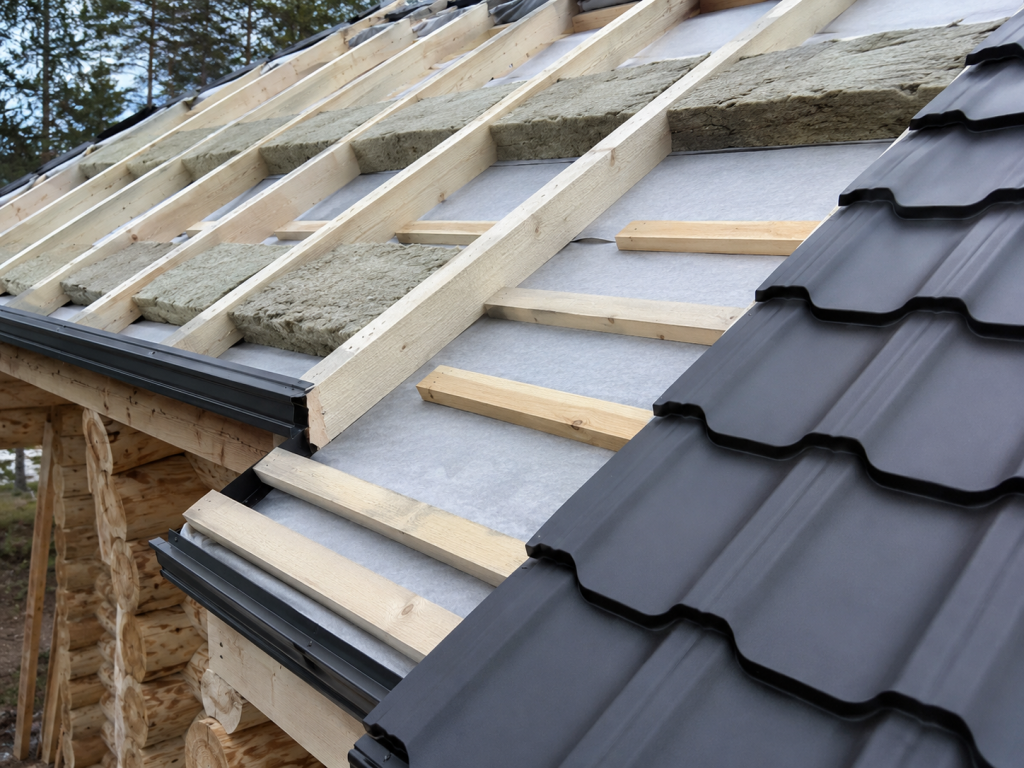

Кровельный пирог: защита дома от холода и влаги
Успешно завершив сборку силового каркаса, строители переходят к многослойной изоляции. Теплая современная кровля — это сложная система из пленок и ваты, которая надежно удерживает тепло внутри жилья и эффективно отводит излишки конденсата наружу.
Пароизоляция и утепление
Со стороны будущих жилых комнат к балкам горизонтально крепится плотная пароизоляционная пленка. Ее главная и единственная задача — ни при каких условиях не пропустить теплый и насыщенный влагой воздух из помещений вглубь слоя утеплителя. Пленка укладывается с большим перехлестом, а все швы, стыки и места примыкания к бревенчатым стенам герметично проклеиваются профессиональным двусторонним скотчем или бутилкаучуковой лентой. Сразу поверх пароизоляции (в ячейки между балками) плотно укладываются упругие плиты минеральной ваты. Для климатических условий нашей страны (Минск и область) оптимальная и минимальная толщина утепления мансарды составляет 200 мм. Качественная минеральная вата отлично сохраняет тепло зимой, совершенно не горит и обладает выдающейся звукоизоляцией, что особенно важно для комфорта, если финишным покрытием будет звонкая металлочерепица.
Гидроветрозащита и вентиляционный зазор
С уличной стороны утеплитель обязательно закрывается высокотехнологичной супердиффузионной мембраной. Эта мембрана работает как клапан: она не пропускает уличную влагу к вате, но при этом свободно выпускает пар, если он все-таки случайно попал внутрь пирога. Мембрану категорически нельзя путать с глухой пароизоляцией! Поверх уложенной мембраны строго вдоль стропильных ног набиваются деревянные рейки или толстые бруски (это называется контробрешетка). Именно они формируют жизненно важный вентиляционный зазор высотой около 50 мм. Уличный воздух заходит в этот зазор снизу (на карнизах) и свободно выходит через вентиляционные элементы возле конька. Этот постоянный и незаметный сквозняк быстро высушивает любой конденсат, обеспечивая 100% защиты стропильной системы от плесени и гниения. И уже поперек контробрешетки крепится шаговая обрешетка, на которую производится финальная установка кровельного покрытия.
4 фатальные ошибки при монтаже крыши на сруб
Исправлять чужие строительные недочеты всегда обходится в разы дороже, чем строить грамотно с самого нуля. Инженеры компании Domavenok выделяют 4 главные и самые разрушительные ошибки, которые регулярно допускают неопытные сезонные бригады:
- Жесткое крепление элементов к фронтонам и коньку. Если прикрутить балки намертво стальными перфорированными уголками без использования «скользячек», сруб физически не сможет дать усадку. Бревна во фронтонах зависнут на гвоздях, и вы получите улицу, просвечивающую сквозь щели толщиной в ладонь.
- Отсутствие вентиляционного зазора. Если уложить финишное покрытие прямо на защитные пленки или (что еще хуже) сразу на утеплитель, деревянные элементы полностью сгниют за 3-4 года из-за скопления обильного невыветриваемого конденсата.
- Монтаж чистовой кровли на сырой сруб сложной формы. Многощипцовые крыши с множеством ендов и изломов нельзя собирать «набело» в первый же год. При неравномерной естественной усадке сложная геометрия неминуемо порвет дорогое покрытие. Для таких проектов временно монтируют рубероид.
- Неправильный шаг балок. Расстояние между опорами более 60 см приводит к постепенному провисанию плит мягкого утеплителя. В результате образуются скрытые мостики холода, снег на крыше начнет таять кусками, а зимой мансарда будет сильно промерзать.
Если вы хотите, чтобы ваше загородное поместье прослужило нескольким поколениям вашей семьи, доверьте решение сложных инженерных задач квалифицированным профессионалам. Специалисты компании Domavenok досконально знают все скрытые нюансы работы с живым деревом. Вы можете посмотреть портфолио наших завершенных работ, где представлены качественные фото готовых объектов, или изучить дополнительные статьи в блоге, чтобы глубже разобраться в теме. Чтобы заказать услуги по профессиональному монтажу, перейдите в раздел контакты и оставьте заявку. Если у вас остались вопросы, почитайте раздел комментариев ниже или свяжитесь с нами напрямую по телефону. Мы гарантируем надежность каждого смонтированного узла и честные, прозрачные цены на все виды строительных работ в Минске и области!
